Výroba Fan Controlleru

[LJay]

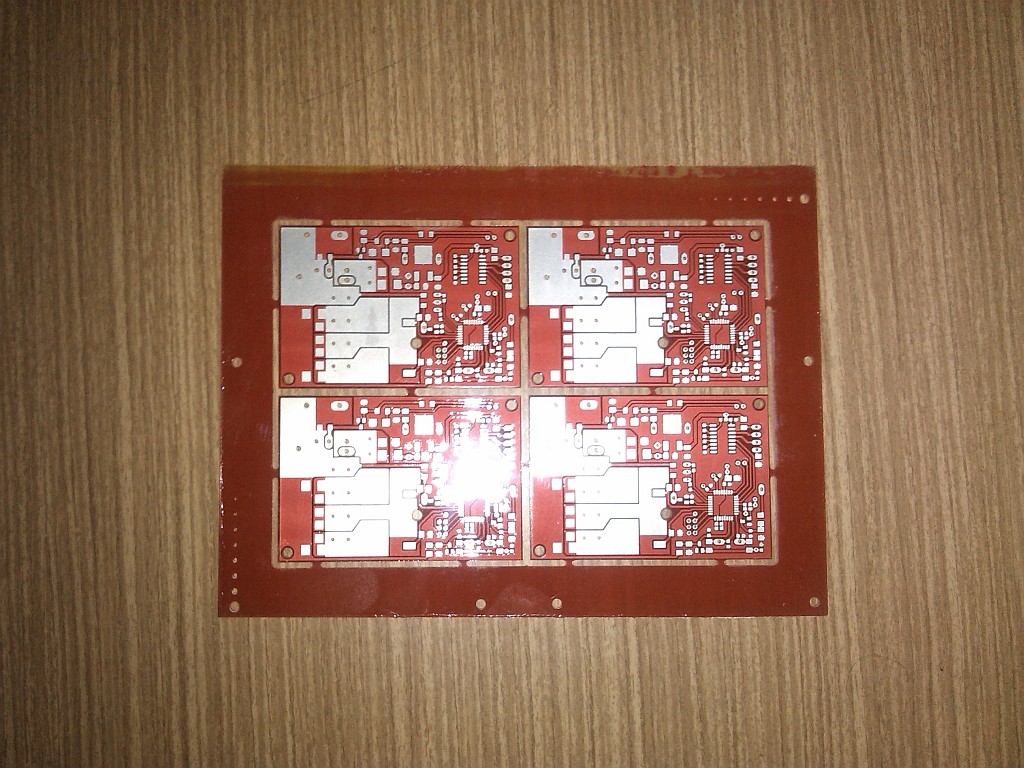

Docela to trvalo, ale včera se mi konečně dostaly do ruky vyrobené DPS, takže můžu osadit prototyp a začít programovat.

[LJay]

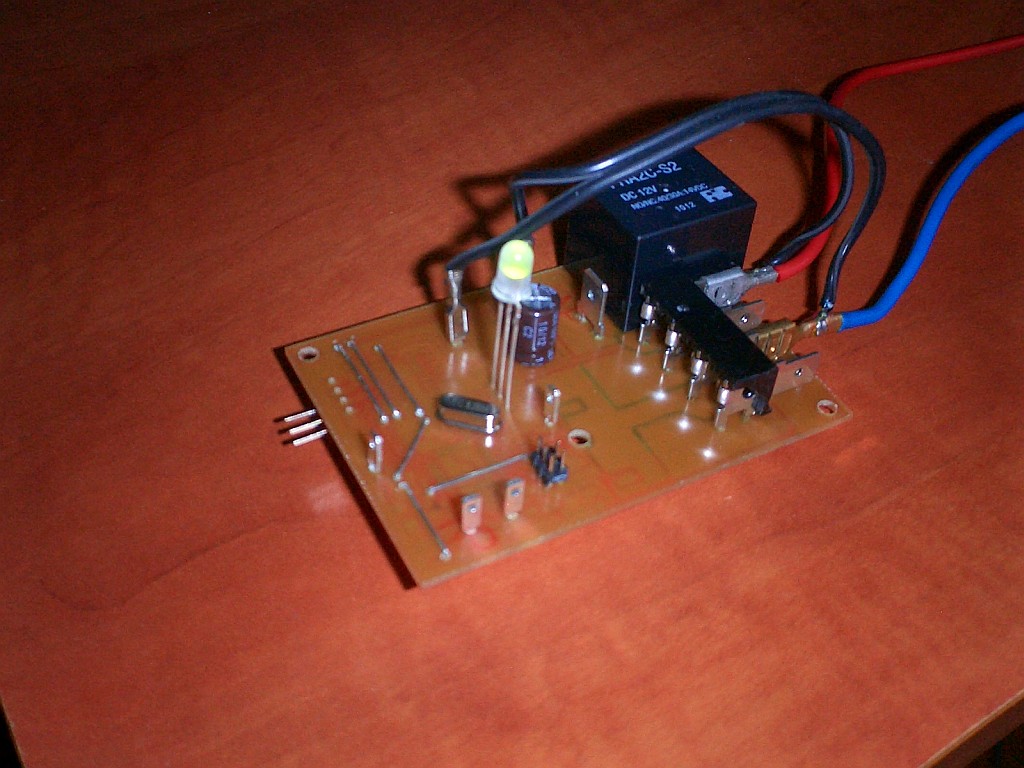

Osazeno a pomalu začínám psát firmware

[LJay]

update: už mám pohromadě jednoduchý komunikační protokol pro nastavení funkčních paramertrů a teď začnu dělat na samotných funkcích

[LJay]

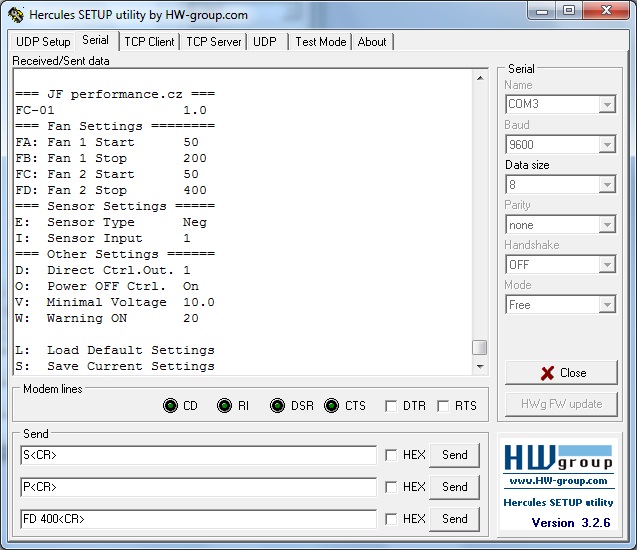

O víkendu sem přidal pár funkcí a dokončil práci na nastavení, které se provádí pomocí aplikace Hercules Setup (je možné použít cokoliv jiného co umí přijímat a odesílat data na sériovou linku). Přikládám ukázku konfiguračního SW s vypsanou konfigurací.

[LJay]

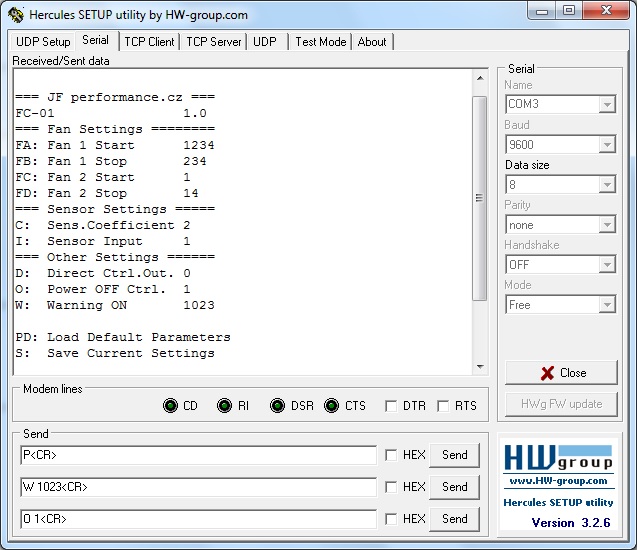

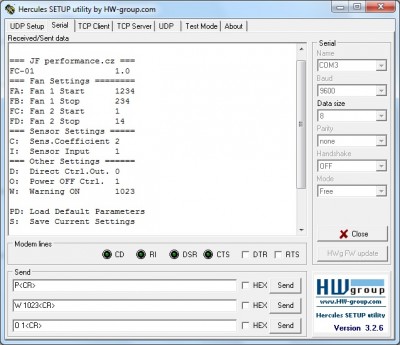

Tak sem zrovna dopsal fw kontroleru. Přikládám seznam podporovaných přikazů, ze kterého je vidět co všechno zařízení umí. Případné podrobnosti doplním zítra, teď už sem docela grogy

B - Zobrazí aktuální hodnotu napětí baterie ve formátu 12.3
E x - Výběr typu teplotního snimače - 1 = NTC, 2 = PTC
D x - Volba ventilátoru sepnutého po aktivaci vstupu (připojení +12V) přimého ovládáni - 0(off), 1, 2, 3(1+2)
FA - Start ventilátoru 1 - 0(off) - 1023
FB - Stop ventilátoru 1 - 0(off) - 1023
FC - Start ventilátoru 2 - 0(off) - 1023
FD - Stop ventilátoru 2 - 0(off) - 1023
I x - Výběr vstupu na kterém je připojen teplotní snímač - 1. vstup (signál z OEM čidla), 2. vstup (separátní teplotní čidlo)
L - Načtení defaultních parametrů
M x - Manuální ovladani ventilátorů příkazem ze seriové linky - 0(off), 1, 2, 3(1+2)
O x - Řizené vypnutí po deaktivaci zapalování (podrží běžící ventilátory v chodu, i po vypnutí zapalování, až do dosažení požadované stop teploty, nebo do poklesu napětí baterie pod minimální nastavenou hodnotu, pak vypne celé zařízení)
P - Zobrazení nastavených parametrů (odešle na seriový port tabulku s aktuální konfigurací)
PS - Jednoduchý výpis nastavených parametrů (odešle na seriový port pouze aktuální konfigurační hodnoty)
S - Uložení nastavených hodnot
T - Zobrazí hodnotu aktuálně naměřené teploty - 0 - 1023 (hodnota je ekvivalentem výstupního napětí čidla a není tedy rovna °C)
V x - Nastavení hranice minimalního napětí baterie (viz. řízené vypnutí)- 0 - 255 (napětí = hodnota / 10)
W x - Nastavení hodnoty při jejímž překročení bude aktivován varovný výstup - 0 - 1023

[LJay]

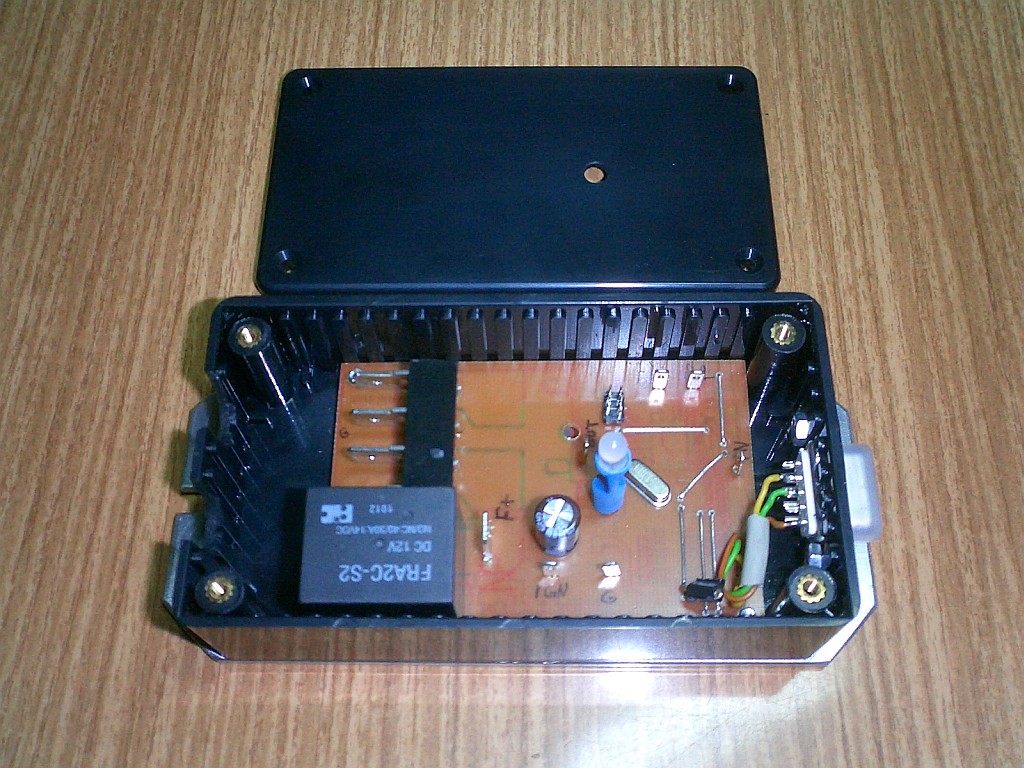

Prototyp mám hotový. Teď si ještě musím udělat čas na zátěžové testy a pokud bude všechno makat jak má, tak už stačí jen napsat manuál a je hotovo.

[LJay]

Malá ukázka z testů. Ke kontroleru byl připojen ventilátor z CRXa s odběrem 4,75A (5,5A při rozběhu) a mosfet byl prakticky úplně studený, takže nějakých 15A na výstup by neměl být problém. Musím ještě někde splašit silnější zátěž abych to otestoval

[Beaver]

Zdá se to být OK Ale proč tolik těch drátových propojek ?

[LJay]

Beaver: kvůli ceně sem to navrhnul na jednostrannou DPS, proto tam jsou ty propojky. Mohl sem to navrhnout na oboustrannou prokovenou, to by nebyl problém a ušetřil bych si mrtě času při navrhování, ale výroba DPS by stála minimálně dvakrát tolik a to se mi při těch pár kouskách co se prodají vůbec nevyplatilo.

[LJay]

Konečně sem dorazil práce na kontroléru. Kdyby měl někdo zájem, tak tady najdete inzerát s podrobnostmi: viewtopic.php?f=36&t=5239
