JF performance: na čem pracuji

[LJay]

Do tématu budu postupně přihazovat informace o nových projektech, na kterých aktuálně pracuju. Případně mi sem můžete psát podněty pro vývoj nových zařízení, nebo připomínky k zařízením stávajícím.

Veškeré dokončené projekty najdete zde: http://jfperformance.cz/mereni-indikace.html

Aktuálně rozpracováno:
1. ocelové boční lišty pro montáž sportovní sedaček (viz obrázek). Hotovo

2. "odlehčená" verze shift lightu SL-06, ze které budou pro zjednodušení ovládání a snížení ceny odebrány některé nadstavbové a běžně prakticky nevyužívané funkce (sériová komunikace, vstupy a spínací výstup, záznam max. otáček, některá nastavení, ...). Zároveň se pokusím ještě o něco víc zoptimalizovat způsob ovládání, aby to bylo uživatelsky co nejpříjemnější (u zařízení bez displeje, s větším množstvím funkcí, je tohle vždycky problematický).

3. multifunkční 4 kanálový spínač s LCD umožnující individuální nastavení více spínacích podmínek pro každý kanál (rozsah otáček, natočení škttící klapky, překročení teploty, stav dvou digitálních vstupů). Výstupy budou schopny přímo spínat výkonové elementy se zatížením cca. 8A na výstup.

[LJay]

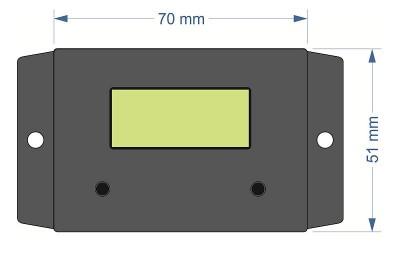

Návrh finálního vzhledu multifunkčního 4 kanálového spínače s LCD + reálné foto použité krabičky.

[LJay]

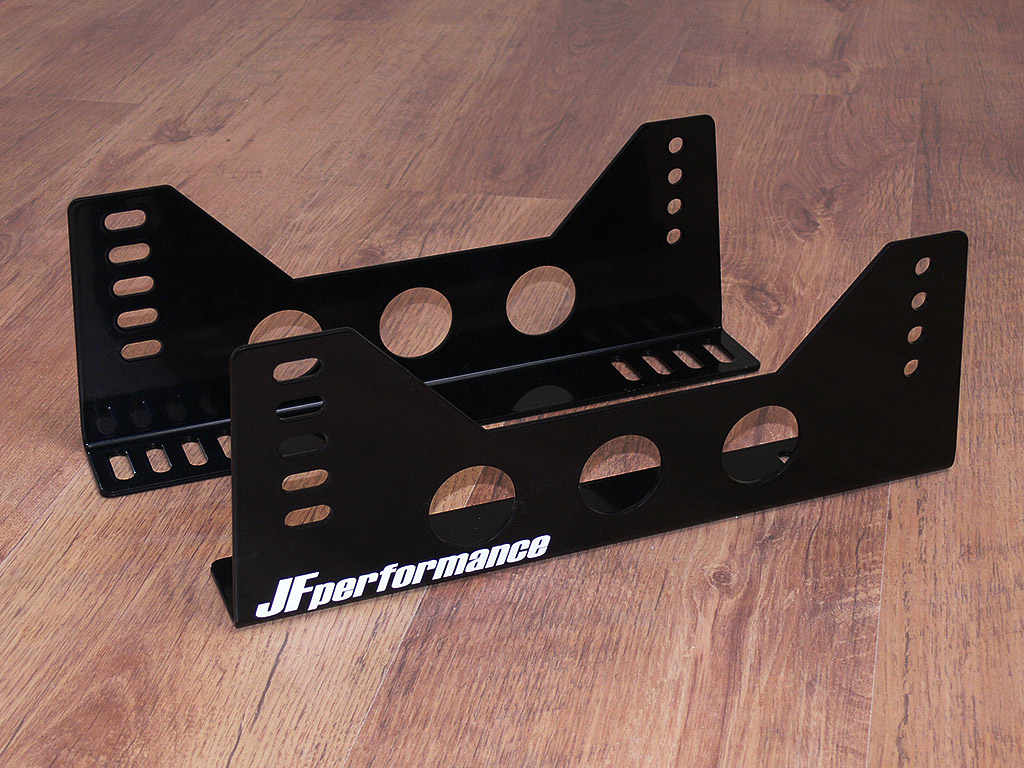

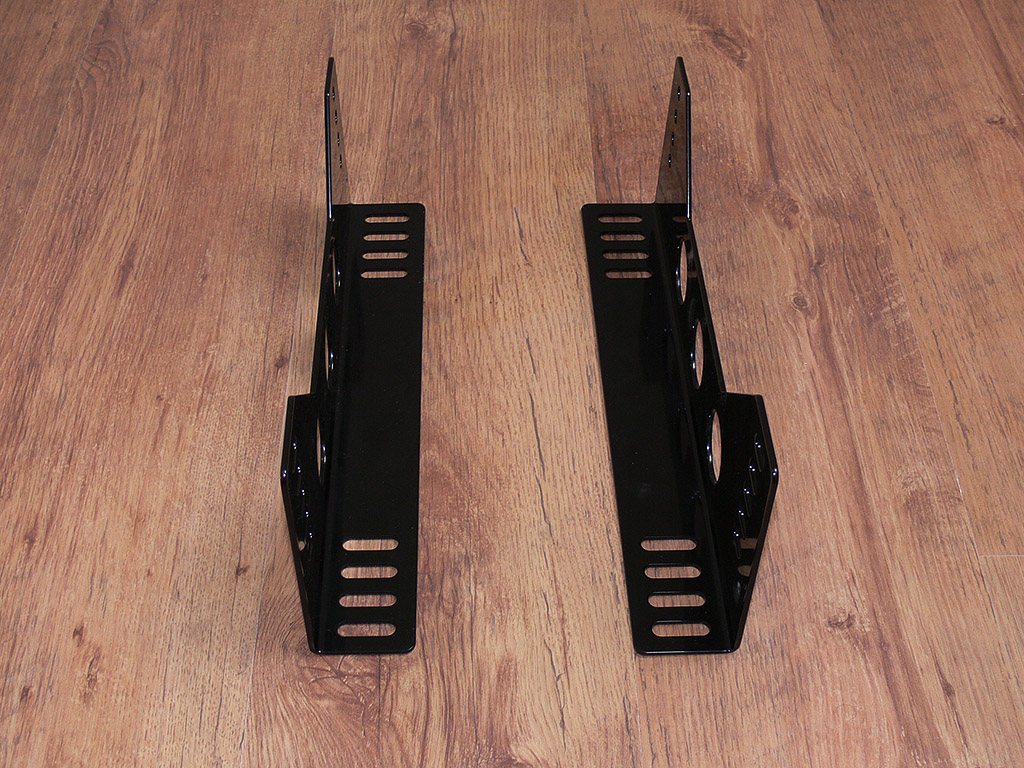

Dneska sem vyzvednul z lakovny první pár bočních lišty pro montáž skořepinových sedaček. Lišty jsou vypálený laserem z 3mm ocelovýho plechu (standardní síla). Rozteč otvorů pro upevnění sedačky je standardních 290mm. Váha páru je 1,98kg. Ještě připravým nějaký podklady, spočítám přesnou cenu (nebude to víc jak 600Kč) a přihodím sem inzerát s nabídkou výroby.

[LJay]

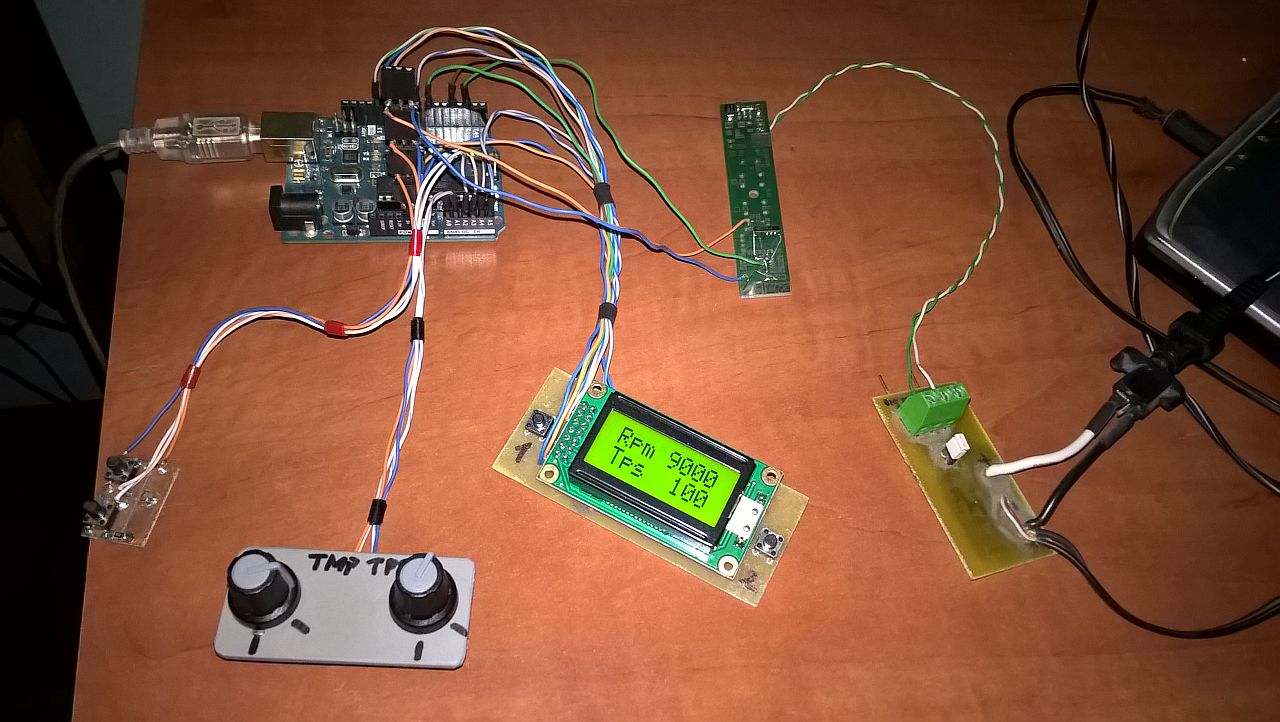

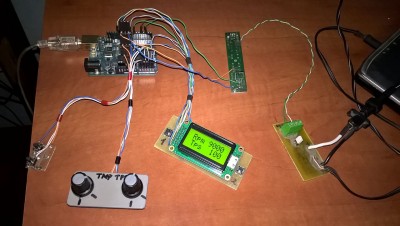

Firmware pro multifunkční spínač už mám skoro hotový, když to půjde dobře, tak koncem příštího týdne začnu dělat na návrhu DPS.

[Lukyisek]

Parada, něco takového multifunkčního by se mi libilo na Sunnyho Mam tam nejaky budiky na tlak/teplotu oleje, ale uz od koupi to ukazuje akorát nesmyslny hausnumera..

[LJay]

Lukyisek: tohle je určený spíš pro spínání výkonových elementů (solenoidy, ...) než jen pro sledování určitých hodnot. Pro tenhle účel sem vyrobil tenhle OLED zobrazovač: viewtopic.php?f=36&t=5142&start=0

[svobda]

Luky takovej budik tu mam od LJae ti to muzu ukazat.

[LJay]

Včera sem dopsal firmware multifunkčního spínače a teď začnu navrhovat HW. Napadlo mně, že by z montážního hlediska bylo vhodnější, kdyby byl displej s tlačítky umístěný na čelní straně krabičky, podobně jako je tomu na přiloženým obrázku. Při montáži v kabině by to totiž umožňovalo snažší zapuštění do palubovky, než u prvního návrhu. Nevýhodou by byla ale vyšší cena, protože bych musel nechat vyrábět 2 tištěný spoje kvůli složitějšímu rozložení součástek. Když tak mi napište, jaký na to máte názor.

[ZXman]

tohle je urcite lepsi reseni

[LJay]

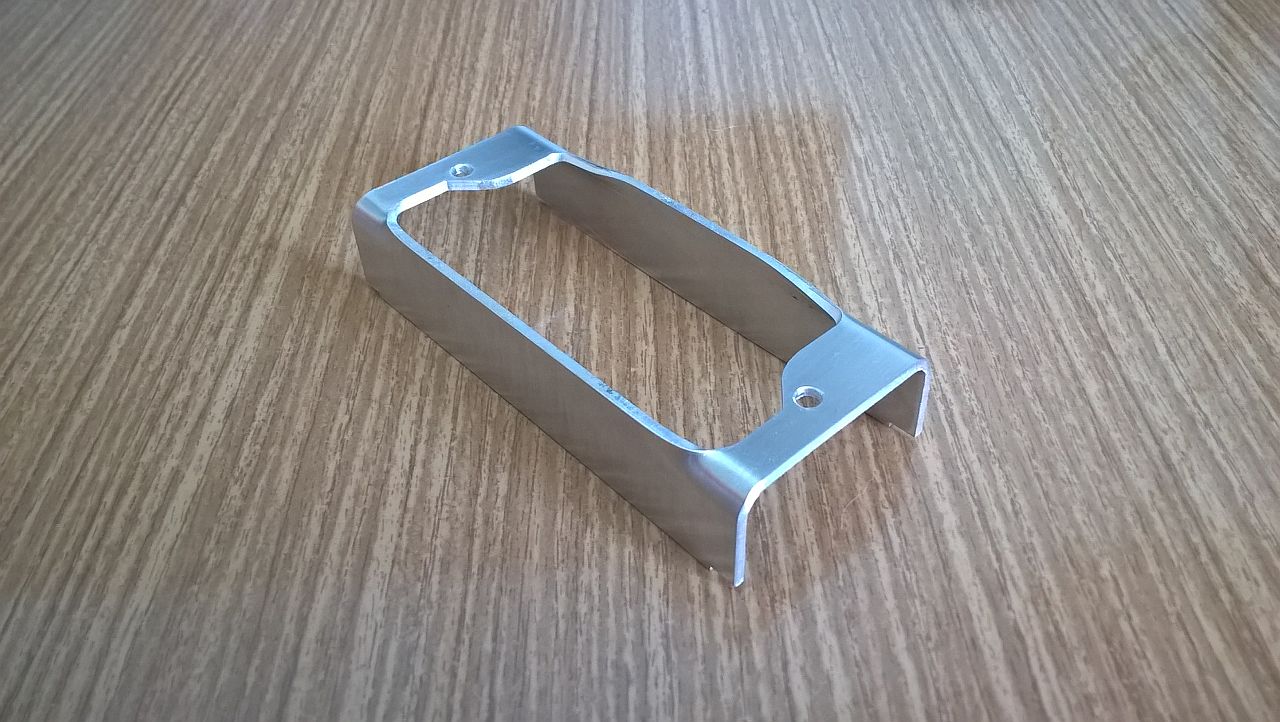

Pro výrobu zadních krytů MG-01 sem si udělal ohýbací připravek do lisu, který umožňuje daleko rychlejší a přesnění ohýbaní výpalků z ALU plechu.

[LJay]

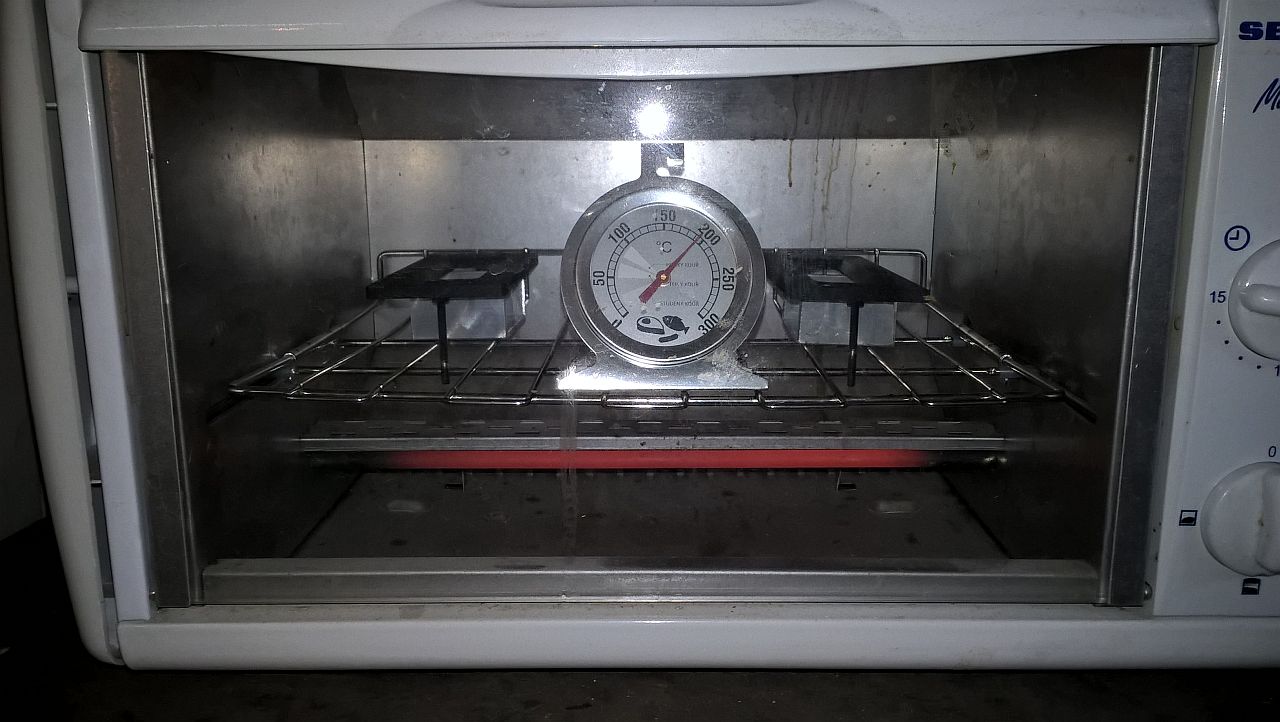

Taky sem si pořídil malou pečící troubu a čelní štítky MG-01 těď lakuju vypalovací barvou, která je podstatně odolnější proti poškrábání.

[ZXman]

jsi šikovný

[LJay]

ZXman: díky, baví mně vymýšlet a vyrábět věci, protože u toho člověk musí zapojit hlavu. Obzvlášť pokud se jedná o věc, která se má vyrábět opakovaně. V tom případě se musí při návrhu zohlednit i optimalizace z hlediska náročnosti výroby a pak je to teprve ten správnej hlavolam

S tím souvisí i návrh rozložení toho multifunkčního spínače, na kterým teď pracuju. Počítal sem to a pokud bych ho udělal podobně jako ten boost kontroler, jehož obrázek sem přikládal, tak zvýším náklady na výrobu skoro o čtvrtinu a to už je dost. Takže to nakonec bude rozložený tak jak sem to navrhoval původně, jen to celý zminiaturizuju, aby se to bylo skladnější a líp montovatelný. Až budu mít hotový grafický návrh, tak ho sem naschvál hodím.

[LJay]

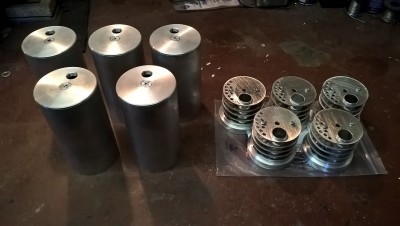

Mikro sériová výroba

[LJay]

Tady je finální návrh designu MS-01. Velikostně se mi to povedlo zmenšit skoro o třetinu. Teď pracuju na návrhu HW. Schéma už mám hotový a teď musím jen vymyslet, jak dostanu všechny ty součásky do prostoru ohraničenýho bílým obdelníkem v pravým dolním rohu přiloženýho obrázku

[LJay]

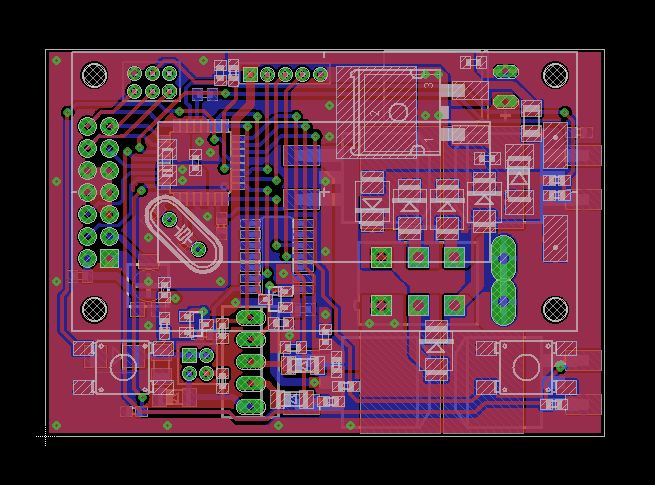

Tak se mi to tam povedlo všechno naskládat Ještě musím doházet pár zemnících prokovů, celý to zkontrolovat a můžu zadat výrobu. Jen pro představu o časový náročnosti. Routování týhle desky trvalo cca. 60 hodin čistýho času.

Nevíte náhodou kde by se tady v čechách dal koupit JB weld? Googlil sem, ale na tuzemskýho distributora sem nenarazil. Případně by mi pomohl i tip na nějaký jiný ověřený a běžně dostupný dvosložkový epoxid pro lepení hliníku, který vydrží teploty nad 180°C ?

[LJay]

Začal sem teď dělat na nějakých optimalizacích sekvenčního shift lightu SL-06 a v jejich rámci přemýšlím o náhradě modrých LED žlutými (žlutooranžová). Sekvence by pak byla následující 3x zelená LED, 3x žlutá LED a 3x červená LED.

Příjde mi to tak intuitivnější (viz. barvy semaforu) než aktuální barevná kombinace 3x zelená LED, 3x modrá LED a 3x červená LED. Jaký je na to váš názor?

[Goldies_mr2]

jj máš pravdu Asi by to bylo lepsi

BTW u SL-02 by nebyla spatna fce DIMMER. přes den je to paráda, ale v noci je to peklo

[LJay]

Goldies_mr2: naschvál sem to zkoušel a z hlediska výraznosti mi nakonec přišla lepší původní kombinace zelená, modrá, červená, takže to tak ponechám Nejspíš je to daný větším rozestupem vlnových délek jednotlivých barev, kde mezi každou barvou je alespoň jedna další, takže spolu ty barvy tolik nesplívají.



Co se týká SL-02, tak ten bohužel nemá auto dimmer (tu má zatím pouze SL-06), ale prvním tlačítkem se můžeš přepínat mezi několika urovněmi jasu, takže si to můžeš na večer ztlumit.

[LJay]

V týdnu dorazily DPS multifunkčního spínače MS-01. Jednu sem hned osadil a otestoval. Všechno funguje jak má, takže z hlediska HW je to defakto hotový (jen musím dodělat podklady pro obrobení krabičky). Z hlediska SW provedu ještě pár drobných úprav ve firmware a bude to taky OK. Pak ještě sepíšu dokumentaci, provedu dlouhodobější zátěžový testy a můžu to uvolnit k prodeji.

Zařízení se mi povedlo navrhnout dost kompaktní, takže bude jen o něco málo větší než RS-01 (viz. fotka s porovnáním DPS). Funkčně bude ale nesrovnatelně lepší.
Pro názornost přikládám krátký video, na kterým MS-01 funguje jako 4 kanálový TPS switch.

[LJay]

Malá ukázka toho jak vypadá MS-01 v krabičce. První kus sem obrobil ručně, takže to není úplně top. Poslouží jako mustr pro přípravu podkladu pro CNC a zbytek krabiček bude obráběný strojně.

[LJay]

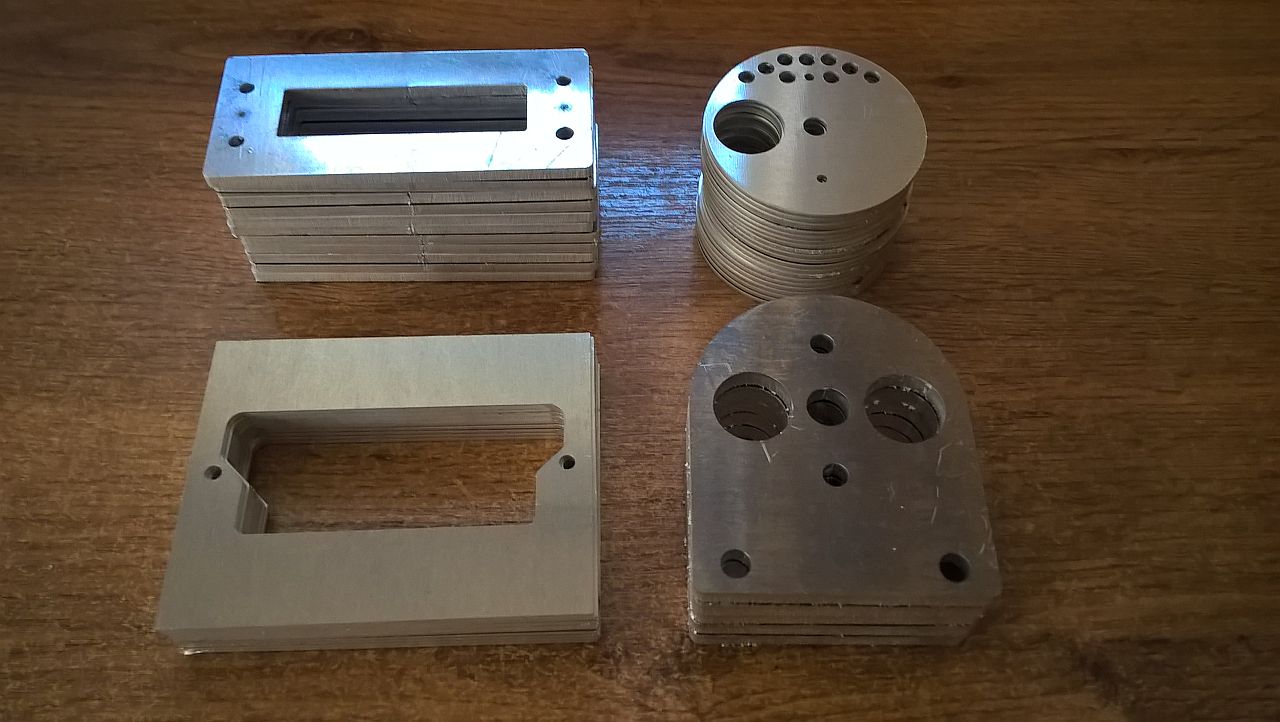

Zase bude co dělat

[LJay]

Konečně sem se dokopal a založil si instagramový účet. Zatím tam toho moc není, ale postupně tam budu uploadovat věci. Pokud byste se chtěli podívat, tak název účtu je: jfp_cz

[LJay]

Neměl sem teď moc čas to tu aktualizovat. Aktuálně ale pracuju na HW nový verze duálního shift lightu, který nahradí SL-05.

Pro indikaci bude zařízení používat 5 supersvítivých RGB LED, takže si uživatel bude moc vybrat z několika (aktuálně 5) přednastavených barev pro každou indikační úroveň (dvě + varování). Nastavení už nebude vyblikávaný pomocí LED, ale zobrazovaný na displeji. Svitivost LED bude možný regulovat automaticky v závislosti na venkovním osvětlení, nebo ručně ve třech stupních. Systém měření otáček bude převzatý z SL-06, takže otáčky bude možný nastavovat v krocích po 100 ot/min, zvlášť pro každou úroveň.

Kvůli lepšímu využití prostoru sem přešel z válcovýho designu ke kvádrovýmu. Díky tomu můžu zařízení zkrátit o 34mm oproti SL-05. To umožní snažší montáž na kryt volantové tyče, nebo do / na kapličku přístrojovky.

[LJay]

Nakonec jsem se rozhodl, že návrh SL-07 přepracuju a ponechám ho ve stejným designu jaký má SL-05 (karbonová trubička). Podařilo se mi vymyslet způsob rozložení vnitřních komponent tak, aby mohl být SL-07 o něco kratší než SL-05 při zachování všech dříve popisovaných funkcí.
