JF performance: 8 kanálový OLED zobrazovač

[LJay]

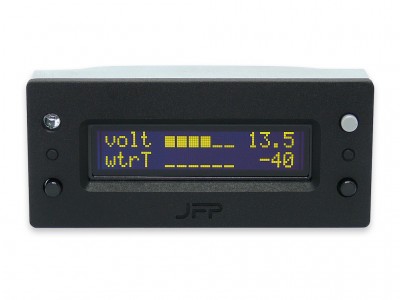

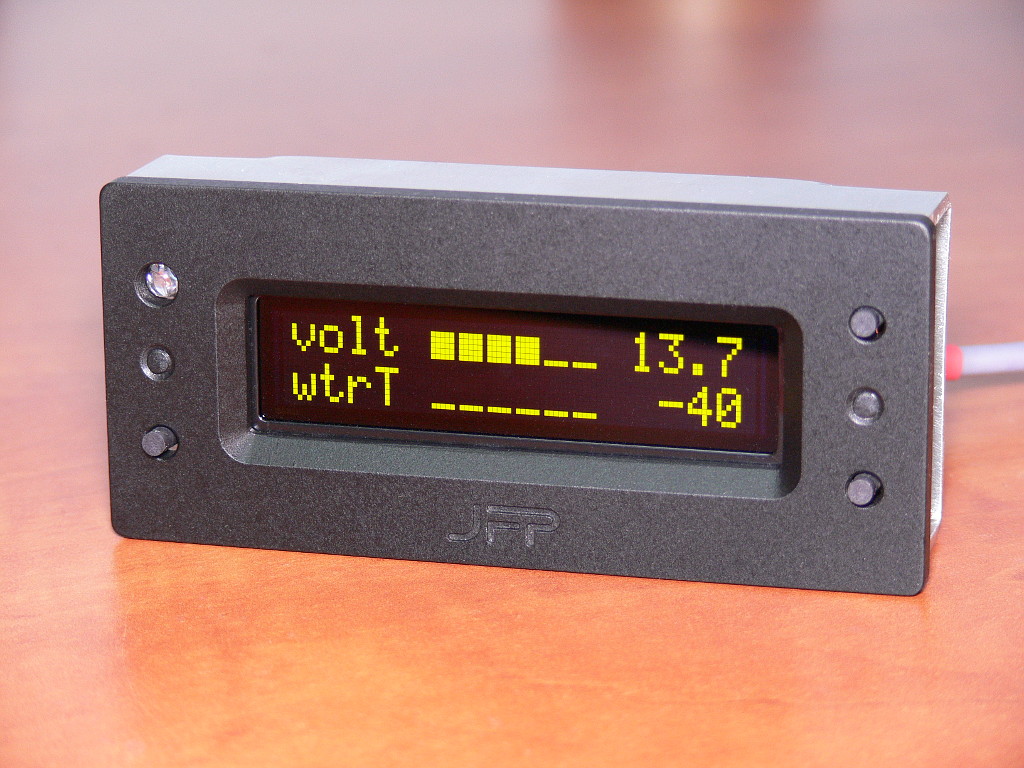

Nabízím výrobu 8 kanálového OLED zobrazovače MG-01:

Stručný popis funkcí:
Zobrazení / signalizace
- vysoce kontrastní OLED displej 2 x 16 znaků (kontrast: 2000:1, pozorovací úhly: +-170°)
- červená vysoce svítivá LED (8000mcd) s uživatelsky nastavitelným jasem
- vypínatelná zvuková signalizace (80db)
- 3 módy zobrazení (1 hodnota velkým fontem, 2 hodnoty s bargrafy malým fontem, 3 hodnoty malým fontem)
- možnost nastavení výchozího zobrazení po startu zařízení
- obnovovací frekvence zobrazení: 4 Hz

Měření
- 8 analogových vstupů s nastavitelnými pull-up rezistory
- možnost měření teplot a tlaků kapalin i plynů, napájecího napětí, natočení škrtící klapky
- 3 uživatelsky definovatelná čidla (TPS, MAP, teplota a teplota)
- logování špiček (PEAK) do interní paměti
- odesílání naměřených hodnot do PC (DATALOG) přes sériovou linku (RS-232)
- obnovovací frekvence datalogu: 1 Hz
- stopky s pamětí dvou posledních naměřených časů

Bezpečnostní funkce
- Focus: automatické přepnutí na stránku s položkou překračující nastavenou hodnotu + zvýraznění jejího názvu rozblikáním
- Warning: automatické zobrazení položky, překračující nastavenou hodnotu, velkým fontem + rozblikání názvu společně s LED a zvukovým signálem
- pozastavení probíhající indikace na uživatelem definovanou dobu, po stisku libovolného tlačítka
- možnost potlačení bezpečnostních funkcí po startu zařízení na uživatelem definovanou dobu
- víceúrovňové nastavení citlivosti

Vstupy a výstupy
- vstupy externích ovládacích tlačítek
- výstup externí signalizace
- sériový port

Rozměry

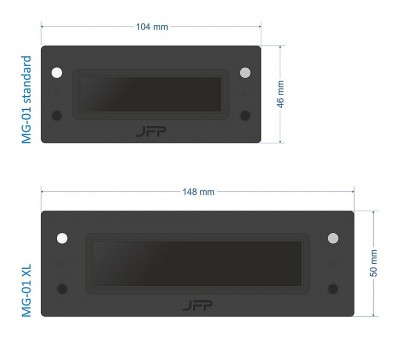

- MG-01: 104 x 46 x 27mm (Š x V x H)

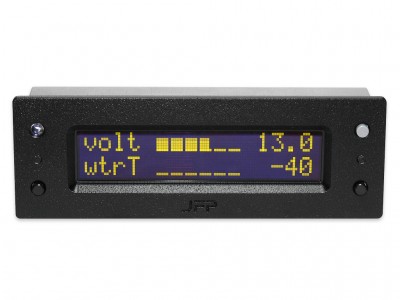

- MG-01 XL: 148 x 50 x 29mm (Š x V x H)

Další podrobnosti naleznete zde: http://jfperformance.cz/elektronika-mg01.html

Zobrazovače
- MG-01: 2800 Kč
- MG-01 XL: 3400 Kč

Teplotní čidla
- Bosch NTC M12 (kapaliny -40 až 130°C): 350 Kč
- Bosch NTC M12-H (kapaliny -40 až 150°C): 450 Kč
- Bosch NTC M12-L (vzduch -40 až 140°C): 550 Kč
- Microchip MCP9700A (vzduch -40 až 125°C): 100 Kč *

Tlaková čidla
- Generic 10bar aktivní (montážní závit 1/8-27 NPT): 600 Kč
- MAP senzor 3bar (montáž na manifold): 1000 Kč **

Doplňky
- RS-232 datalog kabel (délka 2m): 250 Kč
- Externí tlačítka s kabeláží (délka 1,5m): 300 Kč

* Určeno pro měření teploty v interiéru vozu. Připojeno 20cm dlouhými vodiči k protikusům vstupního a napájecího konektoru.
** Možno dodat montážní adaptér pro připojení hadičkou.

Pozn: v ceně zobrazovače jsou zahrnuty přípojné konektory s 20cm dlouhými nezakončenými vodiči. Ceny čidel jsou uvedeny včetně protikusů přípojných konektorů bez vodičů. Ty je možné doplnit s délkou dle požadavků zákazníka (15Kč / 1m vodiče).

[BigJohn]

To vypadá hodně dobře

[zitnyp]

Rozmery panelu jsou jaky?

[LJay]

BigJohn: díky, snažil sem se aby to nějak vypadalo. Panel je pálený laserem a já pak doma na frézce dělám to sražení hran kolem displeje. Musím ještě sehnat nějakou pořádnou 45°frézu, protože tohle sem dělal strojním záhlubníkem a byla to dost piplačka.

zitnyp: rozměry panelu jsou: 104 x 46 mm

hIGGI: než to co si navrhoval, bych spíš v budoucnu chtěl navrhnout přenosný lambda měřák s přídavnýma vstupama (RPM, EGT, MAP, TPS), který by se dal použít při ladění motorů. To ale příjde na řadu až po nový verzi sekvenčního shift lightu.

[Design]

Zlaty česky ruce! Jak to pujde u tebe obednat jdu do toho.

[LJay]

Budu teď rozšiřovat budík o pár dalších funkcí:
1. možnost nadefinování vlastního čidla, kdy uživatel zadá několik kalibračních hodnot a budík pak dopočídá mezi hodnoty, takže při správný kalibraci bude budík schopen zobrazovat hodnoty prakticky z jakýhokoliv čidla, včetně kontrolerů lambda sondy atd.
2. nastavení vzorkovací frekvence datalogu (aktuálně je napevno 1 za sekundu)
3. nastavení doby, po kterou musí hodnota překračovat nastavený limit, aby došlo k aktivaci varování = odfiltrování chvilkových zákmitů na čidlech.

Pokud by Vás napadla nějaká užitečná funkce, tak jí sem v klidu připište a pokud bude rozumně realizovatelná, tak jí do budíku doplním.

[hasa]

Snad to nevadí, ale rád bych tady Frantovi veřejně poděkoval a napsal vynikající referenci. Po Shiftlightu jsem objednal i indikátor (používám jen teplotu a tlak oleje zatím) a kromě super práce a funkce jako vždy musím zejména pochválit perfektní komunikaci a přístup k zakázkám/zákazníkům/individuálním požadavkům. Za sebe opravdu doporučuji, je potřeba podporovat takto šikovné české ruce! Díky pane, Hasa

[DjRaspby]

Taky se připojuji k pochvale. Mám v MR2 nainstalováno a vypadá i pracuje to krásně - doporučuji všem . O víkendu přidám nějaké foto do topicu auta

[LJay]

Sem rád, že si se zařízením spokojený a doufám, že ti bude dobře sloužit.

Zrovna dělám na nové verzi firmwaru pro MG-01 (v případě zájmu bude možné nahrát i do starších zařízení), která bude umožňovat nadefinování dvou vlastních čidel, takže k němu bude možné připojit prakticky jakýkoliv čidlo. Dál tam přibudou stopky + rozšířený a vylepšený menu.

Pokud byste měl někdo nápad, na nějakou další užitečnou funkci, nebo čidlo, který by mělo být umístěný v seznamu předdefinovaných čidel, tak mi to sem prosím napište.

[LJay]

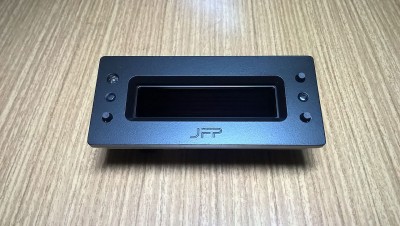

Obrábění obalu zařízení bude od teď už kompletně v režii CNC (laser + frézka), protože konečné doobrobení na ruční frézce bylo zbytečně zdlouhavé a né tak přesné. Navíc mi to umožní gravírovat logo do čelního štítku (viz. foto).

[LJay]

Kvůli poměrně velkému množství úprav a nedostatku času se to trochu protáhlo, ale v průběhu ledna bude k dispozici nový firmware (v1.1) pro MG-01, který bude obsahovat následující nové funkce a vylepšení.

- Kompletně přepracované konfigurační menu
* lepší rozložení položek / upravená grafika
* vynechávání neaktivních položek v menu "Item ..."

- Přidána funkce stopek
* záznam dvou předešlých naměřených časů do RAM (po restartu zařízení dojde k jejich vymazání)
* stopky mohou běžet na pozadí
* po aktivaci přiřadí tlačítku TL1 funkci umožňující rychlé zastavení a zobrazení (není nutné vstupovat do menu a zastavovat je z menu)

- Funkce Peak, Datalog a Stopky přesunuty do menu se zrychleným přístupem (držení TL1 listuje mezi jednotlivými funkcemi)
- Potlačení varování po startu zařízení s nastavitelnou dobou trvání (omezení indikace nízkého tlaku oleje před nastartováním motoru, ...)
- Stisk tlačítka potlačí probíhajícího varování na dobu nastavenou uživatelem
- Možnost definovat vlastní senzory: TPS (%), MAP (kPa), NTC (°C)
- Upřesněna převodní charakteristika 10 barového pasivního tlakového čidla + přídána podpora 5 barového pasivního tlakového čidla (VDO, KMGY)
- Přidána podpora polovodičových teplotních čidel (LM50, TMP36 a MCP9700)

[Idaho von Věšín]

Namontován tento "budík" + "shift light" v dalším voze ( Goldiesova SW3_ s 2ZZ ) a opet max spokojenost, za nás mužeme opět jen doporučit

[Goldies_mr2]

JJ naprosto perfektní! A zeptám se, jde nainstalovat nový firmware bez toho aby se muselo vše znovu nastavovat?

[LJay]

Sem moc rád, že jste se zařízeními spokojený a díky za pozitivní reference.

Co se týká vymazaní nastavení při upgradu firmwaru, tak k tomu bohužel dojde. Vzhledem k tomu, že pro upgrade je potřeba poslat zařízení ke mně, tak není problém se domluvit na tom, abych ho před odesláním zpět nastavil do stavu v jakým ke mně zařízení přislo.

[Kandry]

Dobrá práce Až doděláš tu novou verzi FW tak si hned jeden kousek vezmu.Chci sledovat teplotu oleje a nasávaného vzduchu

[LJay]

Kandry: díky, ještě musím dopsat věci kolem kalibrace uživatelsky nastavitelnýho teplotního čidla, celý to pořádně otestovat, zaktualizovat manuál a bude to připravený. Pokud by si na to nějak spěchal, tak tebou požadovaný veličiny to dokáže měřit už i se stávajícím firmwarem.

[Kandry]

Kandry: díky, ještě musím dopsat věci kolem kalibrace uživatelsky nastavitelnýho teplotního čidla, celý to pořádně otestovat, zaktualizovat manuál a bude to připravený. Pokud by si na to nějak spěchal, tak tebou požadovaný veličiny to dokáže měřit už i se stávajícím firmwarem.

Tohle nespěchá,ale byl bych rád,kdybys mi dal vědět do SZ až to budeš mít celé hotové abych na to nemusel myslet...jsem hlava děravá Předem ti děkuji

[LJay]

Kandry: jasně to není žádný problém. Hned jak to bude hotový, tak ti pošlu SZ.

[LJay]

Včera jsem dokončil nový firmware v1.1. Musím ho ještě pořádně otestovat a zaktualizovat manuál, ale to už by mělo jít relativně rychle.
Přikládám video s ukázkou funkce stopek a automatického potlačení varování po startu zařízení (popisky v titulcích).

[LJay]

Testování nového fw. je u konce. Do konce příštího týdne zaktualizuju manuály a pak ho uvolním k prodeji. Ještě sem trochu poupravil menu nastavení měřených položek, tak aby byla jejich konfigurace přehlednější. U každé položky je teď v menu vidět nejenom její číslo, ale i název.

Přikládám video s ukázkami jednotlivých menu (popisky v titulcích).

[LJay]

MG-01 s novým firmwarem verze 1.1 je uvolněný k prodeji (popis funkcí v prvním příspěvku). Firmware můžu případně nahrát i do starších zařízení, ale je nutné je poslat ke mně.
Ještě se mi povedlo trochu vylepšit povrchovku čelního štítku, která by měla být o něco odolnější než dříve.

[LJay]

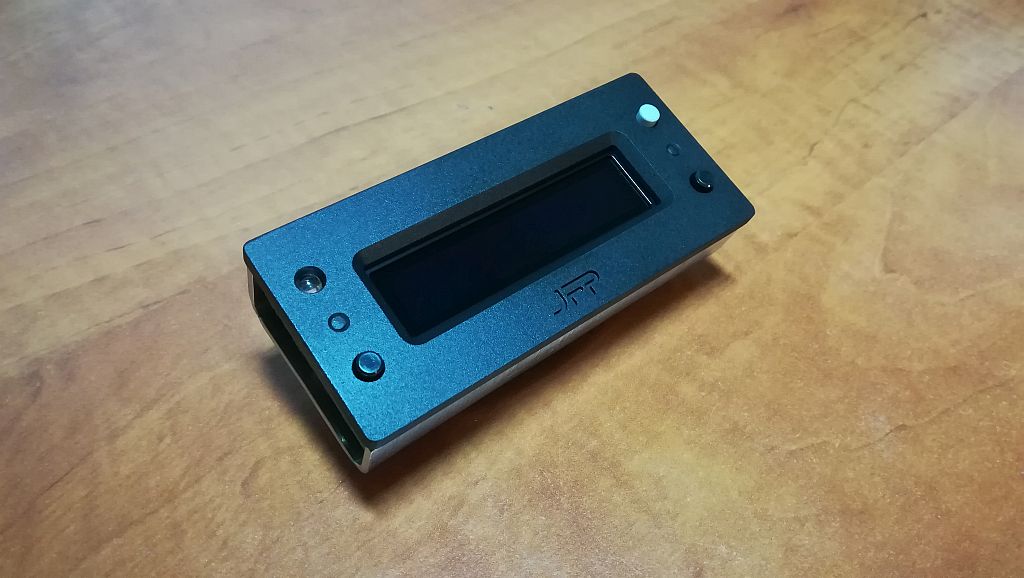

Provedl sem menší upgrade tlačítek, který dostaly vetší hmatníky s barevným odlišením, pro zvýšení ergonomie ovládání.

[Goldies_mr2]

Ahoj, už si to někdy dával do první generace Audi TT? Pořád přemýšlím kam ho dát a nic mi nenapadá. Chci udržet sériový stav

[LJay]

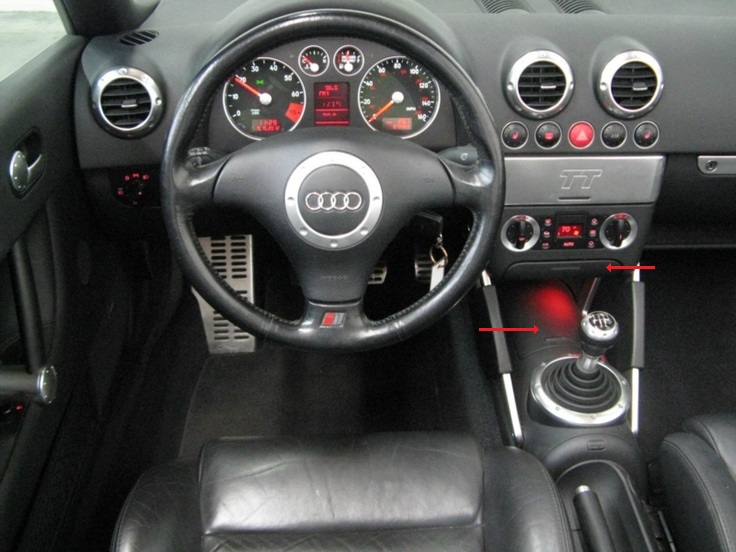

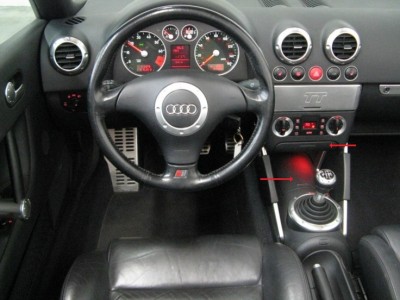

Goldies_mr2: Ahoj, s tímhle bohužel nemám zkušenost, ale co sem koukal na fotky interieru, tak mně napadlo, jestli by nešel zabudovat do popelníku, nebo přihrádky ve středový konzoli pod ním (viz. šipky). Budík má díky OLED displeji opravdu dobrý pozorovací úhly, takže na nej uvidíš i když bude ležet.

[Goldies_mr2]

JJ na to místo dole jsem se taky díval, asi jako jediné mi přijde rozumné

Ještě vymyslím co vše budu chtít zobrazovat pošlu poptávku. Určitě vím teplotu a tlak oleje, teplotu vody a nejspíše i A/F když už je tam to turbo
